Filterschläuche richtig messen – So geht’s ohne Fehler

Filterschläuche messen – Die wichtigsten Maße auf einen Blick

Ein falsch bestellter Filterschlauch kann Stillstand, unnötige Kosten und viel Ärger verursachen. Damit dein Filtersack perfekt sitzt und seine volle Wirkung entfalten kann, ist das richtige Aufmaß entscheidend. Hier erfährst du Schritt für Schritt, wie du die Maße korrekt nimmst – egal ob Altteil, Lochplatte oder Neuplanung.

Hier ein Beispiel:

Menge: 150 Stück Filterschläuche
Maße: Ø 120 x 2.000 mm
Material: Polyester-Nadelfilz, 500 g/m², antistatisch
Ausführung: Oben Schnappring, unten Boden

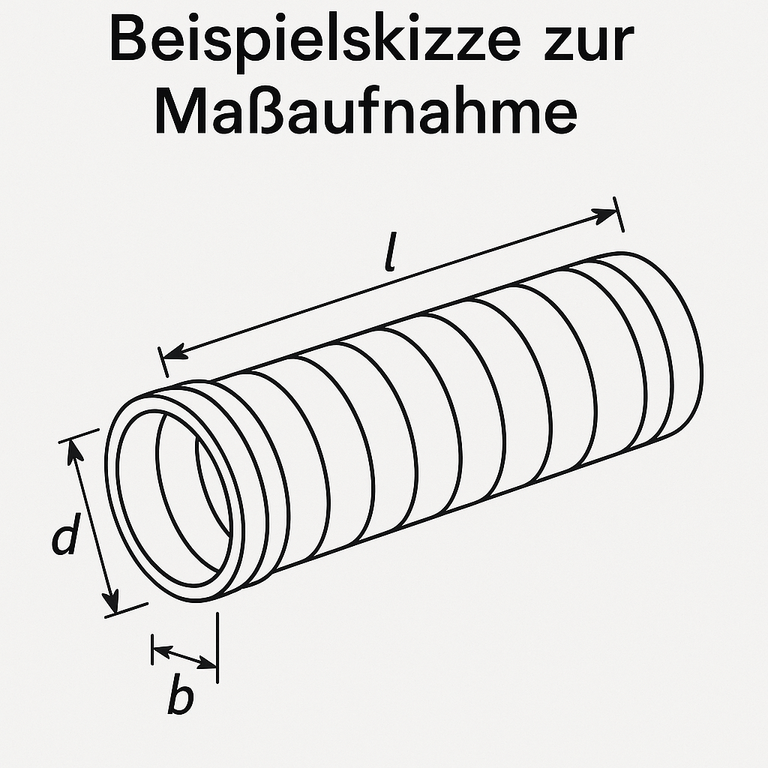

Diese Maße brauchst du für einen passgenauen Filtersack

1. Durchmesser (Ø)

Innen- oder Außendurchmesser?
Immer den Außendurchmesser des Anschlusses an der Lochplatte messen – bei Schnappringen auch den Aufnahmedurchmesser mit berücksichtigen.
➤ Tipp: Bei Altteilen mit Abnutzung lieber die Aufnahme selbst messen als das alte Gewebe.

2. Gesamtlänge (L)

Gemessen von der oberen Einspannkante bis zur Unterkante (inkl. Boden).
Achtung: Nicht nur die Gewebelänge, sondern inklusive Abschluss (z. B. eingenähter Boden oder Metallplatte).

3. Obere Ausführung (Einbauart)

Schnappring, Spannring, angenähter Bund, Dichtung?
→ Foto oder Altteil hilft zur eindeutigen Identifikation.

4. Untere Ausführung (Boden)

Geschlossen (Bodenplatte), offenes Rohr, oder Filterkorb-Führung?
➤ Oft missverstanden: Bei geschlossenem Boden bitte keine Luftdurchlässigkeit erwarten!

5. Materialwunsch & Temperaturbereich

Polyester (bis 130 °C), Aramid (bis 200 °C), PTFE (bis 250 °C)
Optional: antistatisch, silikonfrei, lebensmittelecht, ATEX

Schritt-für-Schritt-Anleitung mit Altteil

Altteil entnehmen und vorsichtig ausrollen (nicht gestreckt messen!)
Länge mit Maßband auf Tisch oder Boden auslegen
Durchmesser am oberen Bund oder Ring messen
Einbauteil fotografieren oder skizzieren
Materialprobe (wenn unbekannt) ggf. beilegen

Spezialfälle – diese Maße sorgen oft für Verwirrung

Doppelte Schnappringe: Nutztiefe & Federung relevant
ATEX-Filterschläuche: Immer Erdungsklammer oder Leitelemente angeben
Filterkörbe: Maße des Korbes können abweichen – Filtersack muss trotzdem 1–2 mm größer sein

Checkliste alle Angaben

✔ Außendurchmesser
✔ Gesamtlänge
✔ Obere & untere Ausführung
✔ Material / Temperaturbereich
✔ Sonderausstattung (ATEX, FDA, etc.)
