RW Umwelt und Filtertechnik Für eine saubere Umwelt

Nur das Beste für den Filter.

Wir liefern Stützkörbe

Unsere eigens produzierten Stützkörbe, Stützrahmen und Distanzmatten werden mithilfe computergestützter Technik passgenau für alle Arten von Entstaubungssystemen gefertigt.

Auf modernen CNC Maschinen, produzieren wir an unserem Standorten in Polen und Tschechien, die passenden Stützkörbe aus verschiedenen Stahl- und Edelstahltypen mit passender Oberflächenveredelung.

Stützkörbe sind bei der Konstruktion von industriellen Absauganlagen notwendig um eine korrekte Funktionsweise, sowie Abreinigung der Filterschläuche zu gewährleisten. Die Vielzahl an verschiedenen Bauarten von Filteranlagen bestimmt die Vielfältigkeit an erhältlichen Stützkörben. Wir bietet Ihnen Stützkorbtypen in einem breiten Spektrum an Maßen, Durchmesser, Länge, Material.

Unsere Stützkörbe finden Verwendung in der Zementindustrie, Wärmeindustrie, Keramikindustrie, Gussindustrie, in Müllverbrennungsanlagen, Holzindustrie u.v.m.

Man muss jedoch bedenken, dass die Wahl eines passendes Stahls sowie die Konstruktion des Stützkorbs von der Wahl des Filterschlauch-Materials abhängig sind. Im Laufe der Verwendung Ihrer Absauganlage können Gründe auftreten, die einen Wechsel des ursprünglich gewählten Materials erfordern.

Relevant kann hier sowohl die Anzahl der Längsträger, als auch das Stahl aus dem die Körbe gefertigt sind, sein.

Stützkörbe in allen Ausführungen

Beständiger gegen Korrosion mit Kataphorese (Tauchlackierung)

gängige Stützkörbe

alle gängigen Stützkörbe lieferbar oder neue Fertigung nach Vorgaben

Lühr, BMD, Disa Ersatzteile

Lühr, BMD, Disa, Dantherm,...

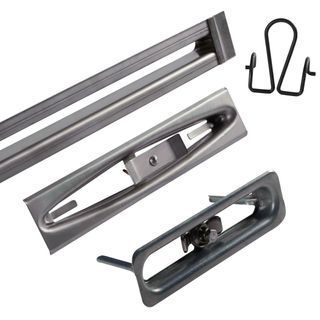

Denken Sie beim Filterwechsel daran auch gleich die Schenkelfedern zu ersetzten

Stützkörbe Stützrahmen und Distanzmatten

Wir liefern passende Stützrahmen und Distanzmatten oder fertigen nach Kundenwunsch

"Glasgewebe mit PTFE Membrane ist nicht knickfest"

so sieht eine expandierte PTFE Membrane aus

Glasgewebe mit PTFE Membrane

Filterschläuche aus Glasgewebe mit PTFE Membrane erfordern Stützkörbe mit mindestens 20 Längsträgern (bei einem Schlauchdurchmesser von 150mm), sowie ein Material, das beständiger gegen Korrosion ist als Kataphorese (Tauchlackierung).

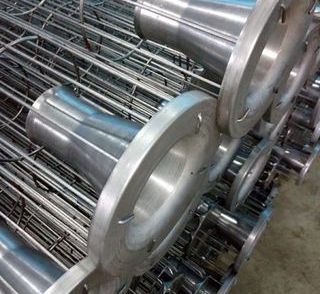

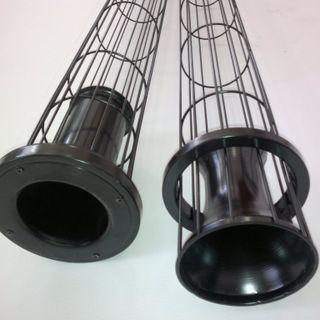

"Kopfstück mit oder ohne Venturi"

Stützrahmen und Distanzmatten

Stützrahmen, Distanzmatten und Stützkörbe

Unsere Stützrahmen und Distanzmatten werden mithilfe computergestützter Technik passgenau für alle Arten von Entstaubungssystemen gefertigt.

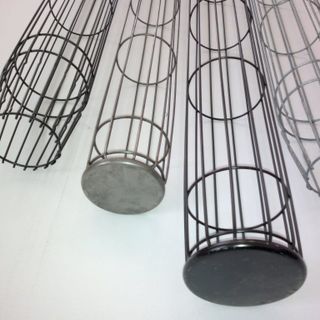

Stützkörbe
Stützkörbe sind runde Stützkörper, die in Filterschläuche eingebaut werden und diese in Form halten. Sie werden in den unterschiedlichsten Abmaßen und Ausführungen gefertigt. Neuentwicklungen nach Ihren Vorgaben, Zeichnungen oder Mustern sind ebenfalls lieferbar. Gefertigt werden diese in Stahl verzinkt, pulverbeschichtet oder Edelstahl.

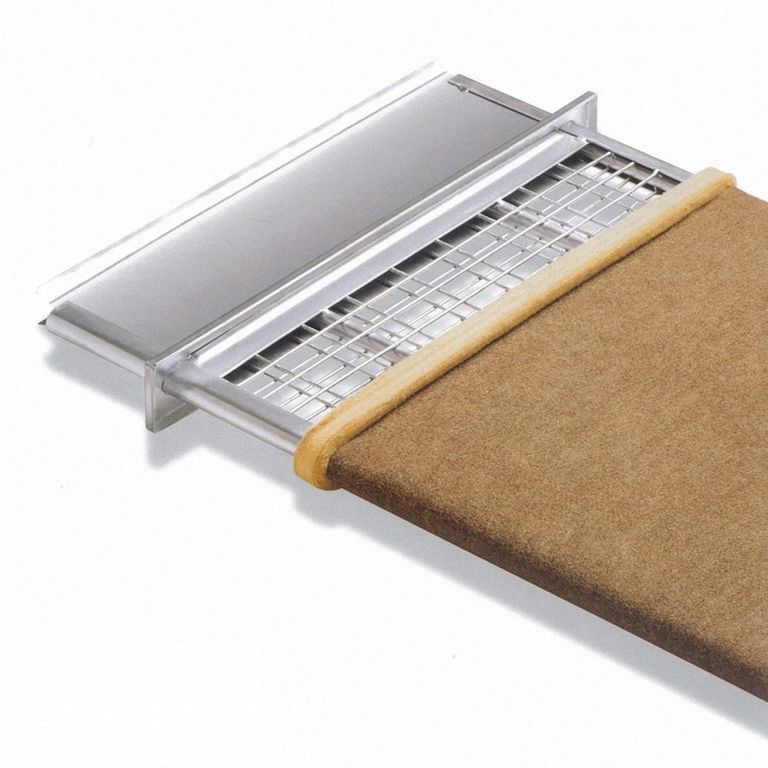

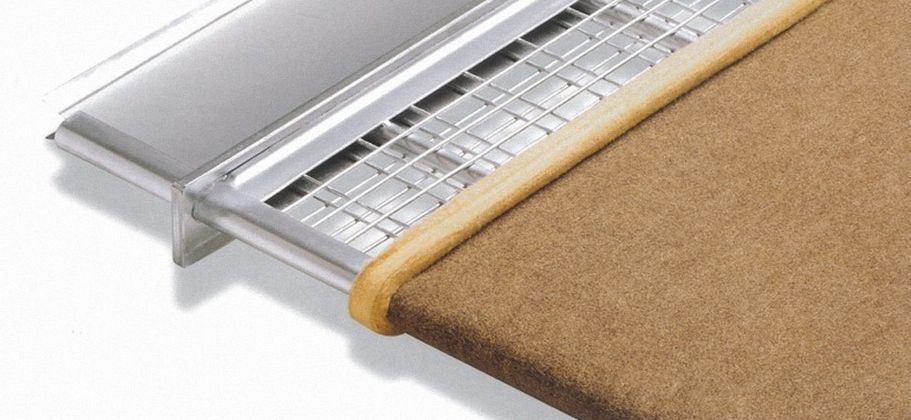

Taschenrahmen
Taschenrahmen sind flache Stützkörbe, die in flachen Filtertaschen eingebaut werden. Sie werden in den unterschiedlichsten Abmaßen und Ausführungen gefertigt. Neuentwicklungen nach Ihren Vorgaben, Zeichnungen oder Mustern sind ebenfalls lieferbar. Gefertigt werden diese in Stahl verzinkt, pulverbeschichtet oder Edelstahl.

Stützrahmen
Stützrahmen sind ovale und flachovale Stützkörbe, die in flachen Filterschläuchen und Filtertaschen Ihren Einsatz finden. Sie können in Stahl verzinkt, pulverbeschichtet oder Edelstahl gefertigt werden.

Materialien

  • verschiedene Edelstähle 1.4307-AISI 304L, 1.4404-AISI 316L, 1.4571-AISI 316Ti …
  • Stahl St 37.2
  • galvanisierter Draht
  • verkupferter Draht

Anwendungsspezifische Oberflächenbehandlung

  • gebeizt und passiviert
  • galvanisiert
  • pulverbeschichtet
  • verzinkt

Verpackung und Lieferung

  • sichere Verpackung der Stützkörbe
  • kundenspezifische Verpackung
  • Lieferung an Filteranlagenproduzenten (OEM) und Endkunden

Maßanfertigung nach Kundenwunsch

  • Durchmesser
  • Länge
  • Kopfstück mit oder ohne Venturi
  • Anzahl Längsdrähte (8 – 20)
  • Durchmesser der Längsdrähte und Ringe
  • einfach oder mehrfach geteilte Stützkörbe mit Kupplung
  • verschiedene Bodenausführungen

"Hochwertige Mundstücke, Venturidüsen und Schenkelfedern, liefern wir gerne zusammen im Paket mit Ihren neuen Stützkörben"

Lüftungsfilter
G4 F9 H13 U17 - ISO ePM

Glasfasertaschenfilter Atexfilter

Sehr effiziente Glasfasertaschenfilter, Atexfilter für explosionsgefährdete Atmosphären oder Taschenfilter welche in Bereichen mit hohem Feuchtigkeitsgrad eingesetzt werden.

Ein F7-Filter kann sowohl durch einen ISO ePM1 50% als auch durch einen ISO ePM2,5 65% ersetzt werden.

Wir können alle Varianten anbieten...

Filtertaschen, Filterschläuche

Hochwertige technische Gewebe und Nadelfilze

Durch die Auswahl von hochwertigen technischen Geweben und Nadelfilzen mit unterschiedlichen Oberflächenbehandlungen und Spezialausrüstungen erreichen unsere Filter lange Standzeiten bei optimaler Filtrationsleistung, niedrigem Druckverlust und bestem Regenerationsverhalten.

Für den Einsatz in explosionsgefährdeten Bereichen (ATEX-Zonen) sind spezielle Atexfilter verfügbar, die nach DIN 54 345 (Teil 1 und Teil 5) geprüft werden.

Filterwartung, Filterprüfung

Filterwartung, Filterprüfung und Filterwechsel

Unsere erfahrenen Servicetechniker überprüfen und inspizieren in regelmäßigen Intervallen alle Filteranlagentypen.

Fachgerechte Filterwechsel

Sicht- und Funktionsprüfung
Feststellung /

Filterwartung und Filterprüfung Messung technischer Parameter
Erstellung Prüfprotokoll...

Explosionsschutz, Brandschutz

Explosionsschutz, Brandschutz und Arbeitsschutz

Geprüfte Sachverständige unterstützen Sie bei der rechtskonformen Umsetzung der BetrSichV und stehen Ihnen, als Betreiber von Anlagen, in allen Fragen der Sicherheit, und Wirtschaftlichkeit zur Seite.

Gemäß EG Atex-137 ergeben sich für den Anlagenbetreiber im Hinblick auf den Explosionsschutz grundlegende Aufgaben...

Filteranlagen, Filtertechnik

Kompaktfilteranlagen zugelassen für explosionsfähige Stäube

Diese Kompaktfilteranlagen können für verschiedene Industriezweige wie Metallverarbeitung, Lebensmittel und Pharmazie, Chemie, Mineralien, Recycling und explosionsfähige Stäube wie Verbundwerkstoffe, Holz und viele andere Industrien verwendet werden.

  • Schweißrauchabsaugung W3
  • Explosionsschutzklappen
  • Absaugarme
  • optimierte Rohrleitung
  • kostengünstig
  • auch mit Atex Zulassung
  • modular aufgebaut...

Fluoreszierendes Kontrastpulver

Dichtigkeitstest in Filteranlagen

Unser speziell entwickeltes fluoreszierendes Kontrastpulver dient zur genauen Lokalisierung undichter Stellen. Das fluoreszierende Pulver wird in die Filteranlage eingebracht, folgt dem Weg des geringsten Widerstands und tritt an den undichten Stellen wieder aus.

  • genauen Lokalisierung undichter Stellen
  • Treffen von Maßnahmen zur Reparatur von Undichtigkeiten
  • unverzichtbar bei Filterprüfungen und Filterwartung...

Precoating, Schutzschicht

Precoating Pulver auf die neuen Filterschläuche aufbringen

Das Precoating Pulver wird nach der Installation neuer Filterelemente in die Filteranlage eingebracht und bildet auf der Oberfläche der neuen Filterelemente eine Schutzschicht.

Diese erste Schutzschicht verhindert das Eindringen von Staubpartikeln in das Filtermedium und beugt so einer Verstopfung oder Anbackungen des Filtermediums effektiv vor.

Empfohlene Dosierung bei Filterschläuchen und Filterpatronen...

Filterbruch Überwachung

Filterbruch Überwachen Sie einzelne Kammern

Eine einfache aber effektive Lösung zur Erkennung einer Leckage in der Filteranlage, egal ob Patronenfilter- oder Schlauchfilteranlage.
Der Sensor ist geeignet für Anwendungen ab 0,1 mg/m³/h und liefert einen direkten Alarm im Falle eines Filterbruchs.

Zulassung für Ex-Schutzzonen Kat. 3 G/D (Zone 2 Gas / Zone 22 Staub)

  • alle Staubarten detektierbar
  • elektronische Alarmgebung
  • einsetzbar nach Filter im Rohr oder Kanal der Reingasseite...
